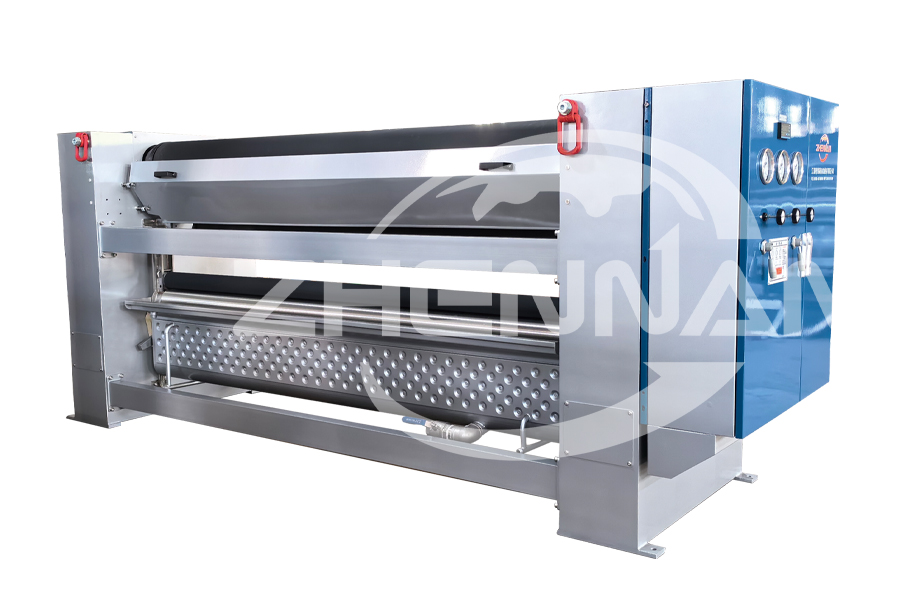

产品名称：ZN522-W型均匀轧车

设备用途

本产品供纯棉、化纤及混纺织物浸轧染料、树脂等工艺介质，并使保持一定的均匀轧余率，供后工序处理之用。

技术规格
公称宽度：W（1800mm-3600mm）
车别：左手或右手
机械车速：30m-120m/min
气袋直径：Φ32Omm 轧辊直径：Φ190-300mm

辊面材料：丁腈橡胶最大线压力：400N/cm-500N/cm
最大油压力：0.27MPa

技术特点
1．本机均匀轧辊采用进口像胶，经久耐用，染色效果稳定，加工质量可靠，具有耐老化，耐油，耐磨，耐腐蚀，抗曲扰等性能。均匀轧辊两边气压，中间液压，内部使用的密封件及轴承采用进口同类产品部件组台，经严格检测，均匀轧辊密封性能良好，液压稳定，使用效果显著提高。
2.本机采用的高精度智能控制液位系统，可操作性能好，可显示和任意设定液位高度。本液位控制系统作用在自动运行中，实际上是根据织物的带液量，不断地在给料槽进行新鲜料液的补给。保证液位稳定，从而真正消除了织物由于料液液位的变化引起的前后色差。
3．本机为了保持工作压力稳定，保障油循环在正常温度下工作，选用进口油冷却器，油泵及电机制造成独立油站，油压稳定，无噪音，防尘，维修保养方便。

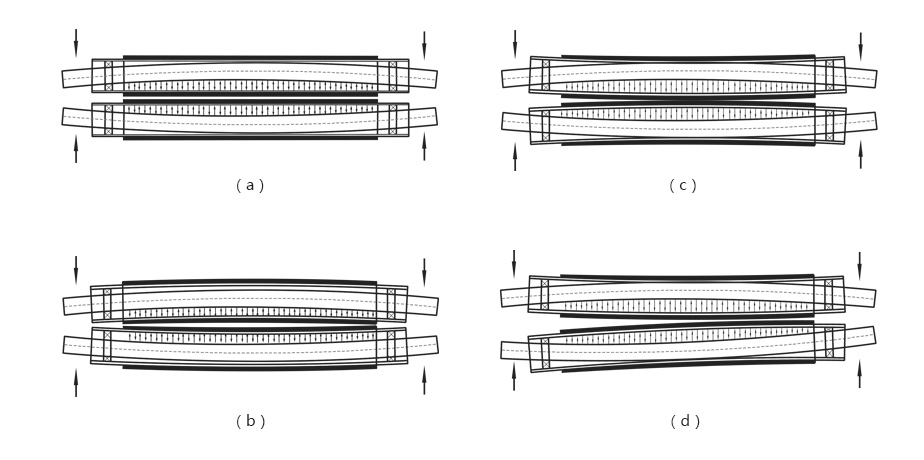

二辊卧式均匀轧车轧辊的轧压特征
（1）当轧辊两端气压载荷和内部压力油合力恰好相抵消时，轧辊不会产生挠曲变形。如图（a）所示。
此时轧辊各处线压力均匀。气囊产生的总压力和压力油产生的压强相等。P=pdl。可获得均匀轧染的效果。
（2）当气压和油压比例选择的不适合时，同样会使均匀轧辊产生挠曲变形。
如图（b）所示，此时P>pdl。轧辊两端线压力比中心高，轧染时会出现中深边浅。
如图（c）所示，此时P>

（3）如果轧辊两端气压载荷不等，那么气压较大端的线压力会大于另一端。如图（d）所示，轧染时会出现一边深，而另一边浅。

轧车型号	ZN519	ZN522	ZN525	ZN530
轧辊数量	2	2	2	2
公称门幅（mm	1600-2000	2200-2400	2600-3000	3200-3600
轧辊直径（mm）	Φ190	Φ220	Φ250	Φ300
最大线压力（N/mm）	15-50	12-50	12-50	12-50
